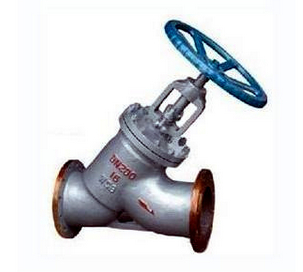

【直流式法蘭柱塞閥介紹】
U45SM直流式法蘭柱塞閥最大的優點是介質在內流動平衡轉彎拐角少。直通式流線為二通形、角式流線為直角形、而直流式流線為直流形，根據對三種柱塞閥，流阻系數的測定DN100mm，直通式截止閥流阻系數為4.1，DN100mm角式截止閥流阻系數為3.8，而DN100mm直流式截止閥流阻系數為0.5，阻力大大降低。
【直流式法蘭柱塞閥工作原理】
U45SM直流式法蘭柱塞閥關閉由一個不銹鋼柱塞、上下兩只富彈性密封圈及一個金屬隔框組成，密封效果由柱塞與密封圈緊密配合來達到，柱塞插在兩只密封圈中，密封面積遠大于普通截止閥；開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損，關閉時，柱塞插入下密封圈，截斷流道；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。
【直流式法蘭柱塞閥特點】
1、開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損。
2、密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。
3、在閥門中柱塞與密封環間采用過盈配合，從而保證了閥門的密封性，杜絕了內外泄漏。
4、關閉時，柱塞插入下密封圈，截斷流道；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。
【直流式法蘭柱塞閥外形及連接尺寸】
|
|
U45SM-16C、P、R U45H-16C、P、R |
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
622 |
698 |
787 |
914 |
|
H |
180 |
200 |
220 |
260 |
280 |
310 |
350 |
390 |
430 |
460 |
550 |
650 |
750 |
860 |
980 |
1110 |
|
W |
100 |
100 |
120 |
140 |
160 |
180 |
200 |
240 |
270 |
310 |
340 |
400 |
520 |
640 |
760 |
900 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
405 |
460 |
520 |
580 |
|
K |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
|
T |
12 |
12 |
12 |
12 |
13 |
13 |
12 |
17 |
17 |
19 |
21 |
23 |
27 |
28 |
30 |
32 |
|
n-φ |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
12-23 |
12-25 |
12-25 |
16-25 |
16-30 |
|
DN(mm)
尺寸 |
U45SM-25C、P、R U45H-25C、P、R |
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
622 |
698 |
787 |
|
|
H |
180 |
200 |
220 |
260 |
280 |
310 |
350 |
390 |
430 |
470 |
550 |
650 |
750 |
860 |
990 |
1110 |
|
W |
|
100 |
120 |
140 |
160 |
180 |
200 |
240 |
280 |
310 |
340 |
400 |
520 |
640 |
760 |
900 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
270 |
300 |
360 |
425 |
485 |
550 |
610 |
|
K |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
370 |
430 |
490 |
550 |
|
T |
14 |
14 |
14 |
15 |
15 |
17 |
19 |
19 |
21 |
25 |
27 |
31 |
33 |
36 |
40 |
44 |
|
n-φ |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-23 |
8-25 |
8-25 |
12-25 |
12-30 |
16-30 |
16-34 |
16-34 |
【直流式法蘭柱塞閥安裝和維修】
1、本柱塞閥可在任意位置安裝，介質流動方向見閥體一箭頭所示。
2、在短時間內，冷熱交替溫差較大的管道中，柱塞閥不能使用。
3、正鋼公司生產的柱塞閥出廠前均進行試驗、驗收、使用時只需將外表及孔腔清洗干凈，不必拆洗和更換。
4、經過一段時間的使用密封環如有磨損及滲漏必須先將閥門關閉后，再將中法蘭螺栓均勻地略加旋緊以至不滲漏即可同時更換時應防止柱塞和新裝密封環裂痕和碰傷。
正鋼溫馨提示：
1、請在訂貨時提供詳細型號、壓力、口徑、材質、介質、溫度、交貨地、交貨時間。
2、對柱塞閥的連接方式：可選用螺紋（內螺紋或外螺紋）法蘭式，焊接式等。
