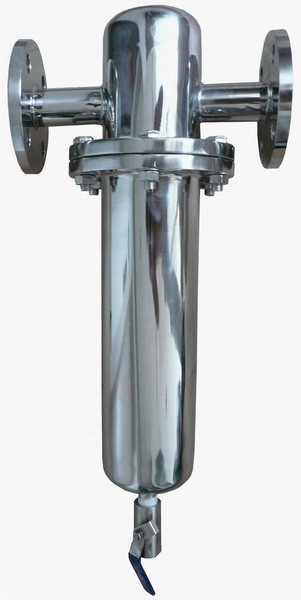

『不銹鋼壓縮氣體過濾器』專業生產廠家，由正鋼自主生產的【過濾器】質量可靠、價格合理、售后服務完善�！翰讳P鋼壓縮氣體過濾器』適用于各種輕重工業及樓宇管道。正鋼品質，全球共享！【過濾器】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
不銹鋼壓縮氣體過濾器過濾級別：
F級：氣水分離器
Q級：主管路過濾器，過濾精度：3μ；
P級：除水過濾器，過濾精度：1μ；
K級：除塵過濾器，過濾精度：1μ；
S級：油霧過濾器，過濾精度：0.01μ；
C級：活性炭吸附過濾器，過濾精度0.01μ。
過濾器設計壓力：1.0MPa，有特別需求需要定制。
標準配置過濾器包括過濾器主體、內置濾芯，手動排水閥，內螺紋，SF*8以上為法蘭連接。
過濾器流量型號表：
|
型號 |
口徑 |
流量m3/min |
寬度 |
高度 |
直徑 |
濾芯型號 |
|
SF*1 |
DN15 |
1 |
135 |
300 |
89 |
SE*1 |
|
SF*2 |
DN20 |
2 |
135 |
300 |
89 |
SE*2 |
|
SF*3 |
DN25 |
3 |
180 |
350 |
102 |
SE*3 |
|
SF*4 |
DN32 |
3 |
180 |
350 |
102 |
SE*3 |
|
SF*5 |
DN25 |
5 |
180 |
400 |
102 |
SE*5 |
|
SF*6 |
DN32 |
5 |
180 |
400 |
102 |
SE*5 |
|
SF*7 |
DN40 |
5 |
270 |
400 |
133 |
SE*5 |
|
SF*8 |
DN40 |
8 |
270 |
450 |
133 |
SE*8 |
|
SF*12 |
DN50 |
12 |
290 |
580 |
133 |
SE*12 |
|
SF*15 |
DN50 |
15 |
290 |
830 |
133 |
SE*15 |
|
SF*16 |
DN65 |
15 |
290 |
850 |
159 |
SE*15 |
|
SF*20 |
DN65 |
20 |
290 |
950 |
159 |
SE*20 |
|
SF*25 |
DN80 |
25 |
300 |
750 |
168 |
SE*25 |
|
SF*30 |
DN80 |
30 |
300 |
950 |
168 |
SE*30 |
|
SF*40 |
DN80 |
40 |
300 |
1100 |
168 |
SE*40 |
|
SF*80 |
DN100 |
80 |
513 |
1156 |
273 |
SE*40/2 |
|
SF*120 |
DN125 |
120 |
565 |
1200 |
325 |
SE*40/3 |
|
SF*200 |
DN200 |
200 |
666 |
1325 |
426 |
SE*40/5 |
|
SF*280 |
DN200 |
280 |
740 |
1452 |
500 |
SE*40/7 |
更高流量需求請致電正鋼公司咨詢。
壓縮氣體過濾器選型指導
（1）、適用范圍
不銹鋼氣體過濾器殼體采用SUS304或316L不銹鋼，并且進行內外鏡面拋光，適合不銹鋼管道壓縮氣體（氬氣、氮?dú)�、氦氣、氫氣、甲烷和丙�?b style="FONT-FAMILY: ">、二氧化碳、氧氣）以及蒸汽。
（2）、選型規則
A、流量選擇
必須根據流量選擇過濾器，不能完全依照管道接口來選型。
常規1.6MPa過濾器選型表都是根據0.7MPa壓力來測試的。如果要確定最大流量，應該將管道氣體流量除以相應的壓力修正系數，得到0.7MPa相應選型流量。
選型流量=氣體實際流量/修正系數
下表為工作壓力修正系數表：
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
12 |
14 |
16 |
18 |
20 |
21 |
|
0.25 |
0.38 |
0.5 |
0.62 |
0.75 |
0.87 |
1 |
1.12 |
1.2 |
1.4 |
1.62 |
1.86 |
2.11 |
2.36 |
2.61 |
2.73 |
第一行為進氣口最低壓力：?jiǎn)挝籯gf/cm2,也有稱為bar或者公斤。
第二行為修正系數。
例如：進氣壓力為3bar,流量為2Nm3,情況下選型。
選型流量=2 Nm3/0.5=4m3,過濾器應該為SF*5，而不是SF*3。
B、精度選擇
壓縮氣體過濾精度一般分為：氣水分離器、3μ、1μ、0.01μ，以及活性炭級別。
選擇規則：精度必須從從低到高，逐級增加。也就是說，安裝1μ精度過濾器之前必須有3μ過濾精度過濾器；安裝0.01μ精度過濾器之前必須安裝3μ和1μ精度過濾器。
|
過濾精度 |
適用行業 |
|
氣水分離器 |
一般空氣系統、冷干機預過濾。 |
|
3μ |
普通氣動設備。 |
|
1μ |
精密氣動元件、馬達、儀表。 |
|
0.01μ |
噴涂、活性炭級預過濾、吸干機預過濾。 |
|
活性炭級別 |
吹塑、膠片制造、精密微型氣動元件。 |
上表僅供參考，具體選擇應該聯系公司工程人員根據工況予以選擇。
（3）、安裝注意
A、過濾器一般應按在靠近使用點和溫度最低處，勿超出規定壓力和溫度。
B、安裝前請清潔安裝管道，確保管道為雜物，保證過濾器正常運行。
C、應垂直安裝。安裝時要在下方留下適當空間，保證濾芯更換操作正常。壓縮空氣過濾器安裝前請確認好過濾級別，依次按照低精度到高精度安裝。
D、不需要設立旁路，因?yàn)閴嚎s氣體過濾器基本不需要檢修；但需要經常檢查排水器排水情況。
E、安裝時要注意進出口方向。
F、使用前注意：在確保連接方式、級別順序、管道密封情況都正確的情況下，可以開啟閥門進行試運行。
G、開啟閥門時要緩慢開啟，絕對不可瞬間打開。瞬間開啟會對濾芯造成瞬間沖擊，損壞濾芯。
H、自動排水器如果排水不暢，則請清洗自動排水器，拆下的排水器整個浸泡在洗潔精水溶液里，10分鐘后用清水洗凈即可。
I、使用達到4000小時后應該跟換過濾器濾芯。根據不同工況可以適當變更更換時間，但是最長不得超過15個月。
