比例式減壓閥

首頁> 比例式減壓閥
所屬系列： 減壓閥系列
名稱： 比例式減壓閥
型號： YB43X
檢索關鍵字： 比例式減壓閥,比例式減壓閥廠家
銷售電話：021-59965667 59988753 圖文傳真：021-56467791

點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系!




比例式減壓閥產品介紹

比例式減壓閥,外形美觀,質量可靠,比例準確,工作平穩,既減動壓也減靜壓。

該閥利用閥體內部活塞兩端不同載面積產生的壓力差,改變閥后的壓力,達到減壓目的。比例式減壓閥的減壓比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根據要求設計特殊比例的減壓閥。

比例式減壓閥利用閥體內部活塞兩端截面積不同產生的壓力差，改變閥后的壓力達到減壓的目的，比例準確，工作平穩，壽命長，適用溫度高，即可減動壓，又可減靜壓，水平、垂直安裝均可

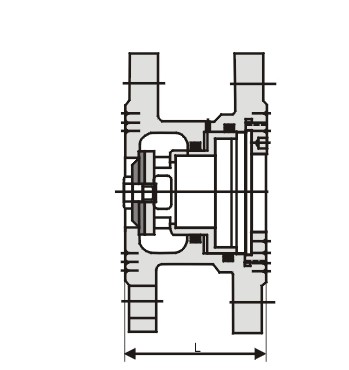

比例式減壓閥結構圖


比例式減壓閥主要技術參數

適用介質 水、氣體
適用溫度 ≤ 90℃
壓力誤差 ≤8 ％
最小開啟壓力 2∶1 0.2MPa
最小開啟壓力 3∶1 0.3MPa
連接形式 法蘭、內螺紋
主要零件材料 閥體 錫青銅 不銹鋼 鑄鐵       鑄鋼
主要零件材料 內件 錫青銅 不銹鋼 錫青銅或不銹鋼


PN1.0MPa比例式減壓閥外形尺寸

比例 DN D D1 D2 A1 b z×ød D3 A2
2:1
3:1
5:2
3:2
4:3		 25 115 85 65 115 16 4×ø14 — —
32 140 100 78 124 18 4×ø18 — —
40 150 110 85 132 18 4×ø18 — —
50 165 125 100 140 20 4×ø18 — —
65 185 145 120 155 20 4×ø18 — —
80 200 160 135 155 22 8×ø18 — —
100 220 180 155 200 24 8×ø18 — —
125 250 210 185 220 26 8×ø18 — —
150 285 240 210 230 28 8×ø22 — —
200 340 295 265 270 28 8×ø22 — —
4:1
5:1		 25 115 85 65 — 16 4×ø14 115 178
32 140 100 78 — 18 4×ø18 140 188
40 150 110 85 — 18 4×ø18 150 195
50 165 125 100 — 20 4×ø18 165 205
65 185 145 120 — 20 4×ø18 190 218
80 200 160 135 — 22 8×ø18 205 225
100 220 180 155 — 24 8×ø18 225 273
125 250 210 185 — 26 8×ø18 260 308
150 285 240 210 — 28 8×ø22 300 322
200 340 295 265 — 28 8×ø22 365 358

PN1.6MPa比例式減壓閥外形尺寸

比例 DN D D1 D2 A1 b z×ød D3 A2
2:1
3:1
5:2
3:2
4:3		 40 150 110 85 132 18 4×ø18 — —
50 165 125 100 140 20 4×ø18 — —
65 185 145 120 155 20 4×ø18 — —
80 200 160 135 155 22 8×ø18 — —
100 220 180 155 200 24 8×ø18 — —
125 250 210 185 220 26 8×ø18 — —
150 285 240 210 230 28 8×ø22 — —
200 340 295 265 270 30 12×ø22 — —
4:1
5:1		 25 115 85 65 — 16 4×ø14 115 178
32 140 100 78 — 18 4×ø18 140 188
40 150 110 85 — 18 4×ø18 150 195
50 165 125 100 — 20 4×ø18 165 205
65 185 145 120 — 20 4×ø18 190 218
80 200 160 135 — 22 8×ø18 205 225
100 220 180 155 — 24 8×ø18 225 273
125 250 210 185 — 26 8×ø18 260 308
150 285 240 210 — 28 8×ø22 300 322
200 340 295 265 — 30 12×ø22 365 358


訂貨須知：
一、①比例式減壓閥產品名稱與型號②比例式減壓閥口徑③比例式減壓閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門比例式減壓閥型號，請按比例式減壓閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
