【自力式壓差控制閥概述】
自力式壓差控制閥不需外來能源依靠被控介質自身壓力變化進行自動調節，自動消除管網的剩余壓頭及壓力波動引起的流量偏差恒定用戶進出口壓差，有助于穩定系統運行，特別適用分戶計量或自動控制系統中。
ZY47系列自力式壓差控制閥是一種自動恒定壓差的水力工況平衡用閥，應用于集中供熱、中央空調等水系統中，有利于被控系統各用戶和各末端裝置的自主調節，尤其適用于分戶計量供暖系統和變流量空調系統。
【自力式壓差控制閥結構特點】
ZY47型自力式壓差控制閥的本體是由能改變流通阻力的雙通道自動調節閥和由膜片分隔而成兩個獨立小室的控制器組合而成，一側小室與回水管道相通。使用時安裝在回水管道上。通道自動調節閥是執行器，其動作的動力來源于供水壓力P1與回水壓力P2之間的壓力差變化。控制器是一個壓差比較器，其壓差值是按被控采暖系統的阻力選用，回水側內的彈簧反力用來平衡供水與回水間的壓力差。當被控采暖系統的一些用戶進行室溫調節。阻力增加或減少時，會引起循環流量變化，直至膜片兩側的壓力平衡為止，使被控系統內部自動調節。
【自力式壓差控制閥安裝調試】
1、介質流動方向應與閥體箭頭方向一致；
2、該閥應安裝在回水管上，閥上接導壓管，導壓管的另一端與供水管連接，建議在導壓管供水端安裝1／2球閥，以便啟動消除堵塞功能
3、在導壓管前的供水管上應安裝過濾網，避免水質太差造成該閥失去自動調節功能；
4、供水管和該閥前的回水管應分別裝設壓力表，便于調節控制壓差；
5、如發現該系統流量過大或過小，可能的原因是管道元件安裝時的雜物卡阻在閥塞上，可將1/2球閥關閉3-5分鐘，這時如果是較輕堵塞，即可自動消除，如還不能消除，則要拆開閥門檢查，消除堵塞物；
6、該閥的工作壓差為0.02～0.3 MPa如安裝后發現其工作壓差大于0.3 MPa時應在供水管上安裝手動調節閥降低熱力入口裝置處的供、回水管壓差，否則壓差控制閥可能只在小開度下長期工作會產生噪音。

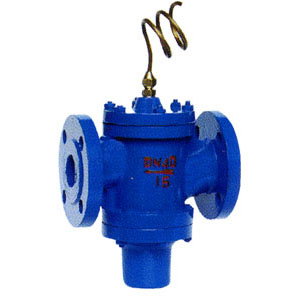

【自力式壓差控制閥產品結構圖】
【自力式壓差控制閥安裝尺寸】
|
公稱直徑 |
安裝方式 |
閥長 |
高度 |
流量m3/h |
|
定壓差型 |
可調壓差型 |
|
Dn15 |
螺紋連接 |
100 |
95 |
145 |
0.2-1 |
|
Dn20 |
110 |
100 |
150 |
0.3-1.5 |
|
Dn25 |
法蘭連接 |
115 |
110 |
165 |
0.5-2 |
|
Dn32 |
130 |
140 |
190 |
1-4 |
|
Dn40 |
210 |
190 |
340 |
1.5-6 |
|
Dn50 |
225 |
205 |
355 |
2-8 |
|
Dn65 |
240 |
240 |
390 |
3-12 |
|
Dn80 |
280 |
300 |
500 |
5-20 |
|
Dn100 |
295 |
350 |
550 |
10-30 |
|
Dn125 |
320 |
380 |
580 |
15-45 |

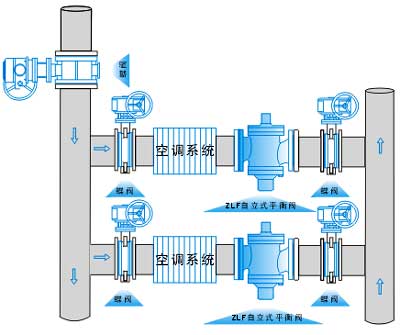

【自力式壓差控制閥安裝示意圖】
