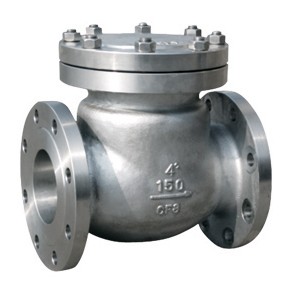

【美標不銹鋼止回閥結構特點】
1.產品設計制造按GB12236設計標準，結構合理,密封可靠，外形美觀。
2.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
3.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
4.閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
5.閥瓣圍繞閥座外的銷軸旋轉，減少關閉時發生猛烈沖擊。
6.銷軸與閥瓣連接采用內裝式的銷軸結構，減小外泄漏點，使用更可靠。
【美標不銹鋼止回閥產品執行標準】
設計與制造：API 6D
結構長度：ANSI B 16.10
法蘭標準：ANSI B 16.5a
對焊端尺寸：ANSI B 16.25
壓力檢驗：API 6D或API 598
【美標不銹鋼止回閥產品結構圖】
【美標不銹鋼止回閥零部件材料】
| 殼體 |
ASTM A216 WCB |
ASTM A351 CF8 |
| 閥瓣及支架 |
WCB |
CF8 |
CF8M |
Monel |
| 銷軸 |
F6a |
F304 |
F316 |
Monel |
F304 |
| 閥瓣表面 |
13Cr |
13Cr |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
304 |
STL |
| 閥座表面 |
13Cr |
STL |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
304 |
STL |
| |
|
| 殼體 |
ASTM A351 CF3 |
ASTM A351 CF8M |
ASTM A351 CF3M |
| 閥瓣及支架 |
| 銷軸 |
F304L |
F316 |
F316L |
| 閥瓣表面 |
304L |
304L |
STL |
316 |
316 |
STL |
316L |
316L |
STL |
| 閥座表面 |
304L |
STL |
STL |
316 |
STL |
STL |
316L |
316L |
STL |
【美標不銹鋼止回閥150Lb主要連接尺寸】
|
尺寸 |
inch |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
mm |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
699 |
787 |
914 |
978 |
978 |
1275 |
|
H |
mm |
142 |
166 |
178 |
236 |
252 |
266 |
314 |
368 |
429 |
455 |
410 |
560 |
600 |
880 |
【美標不銹鋼止回閥300Lb主要連接尺寸】
|
尺寸 |
inch |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
mm |
267 |
292 |
318 |
356 |
400 |
444 |
533 |
622 |
711 |
838 |
864 |
978 |
1016 |
1346 |
|
H |
mm |
165 |
185 |
205 |
228 |
250 |
275 |
325 |
378 |
410 |
480 |
530 |
575 |
630 |
860 |
【美標不銹鋼止回閥400Lb主要連接尺寸】
|
尺寸 |
inch |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
mm |
292 |
330 |
356 |
406 |
457 |
495 |
597 |
673 |
762 |
889 |
902 |
1016 |
1054 |
|
H |
mm |
190 |
203 |
229 |
267 |
292 |
330 |
381 |
406 |
457 |
528 |
546 |
597 |
635 |
【美標不銹鋼止回閥600Lb主要連接尺寸】
|
尺寸 |
inch |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
mm |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
889 |
991 |
1092 |
1194 |
1397 |
|
H |
mm |
203 |
229 |
235 |
286 |
292 |
330 |
381 |
457 |
584 |
835 |
684 |
752 |
975 |
1111 |
【美標不銹鋼止回閥900Lb主要連接尺寸】
|
尺寸 |
inch |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
368 |
419 |
381 |
457 |
559 |
610 |
737 |
838 |
965 |
1029 |
1130 |
|
H |
mm |
216 |
254 |
292 |
318 |
343 |
368 |
432 |
546 |
660 |
782 |
838 |
【美標不銹鋼止回閥1500Lb主要連接尺寸】
|
尺寸 |
inch |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
|
DN |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
419 |
470 |
546 |
673 |
705 |
832 |
91 |
1130 |
1257 |
1384 |
|
H |
mm |
193 |
246 |
288 |
324 |
373 |
466 |
536 |
857 |
950 |
1020 |
訂貨須知：
一、①美標不銹鋼止回閥產品名稱與型號②美標不銹鋼止回閥口徑③美標不銹鋼止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門美標不銹鋼止回閥型號，請按美標不銹鋼止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
