美標固定式球閥

首頁> 美標固定式球閥
所屬系列： 球閥系列
名稱： 美標固定式球閥
型號： Q47F Q347F
檢索關鍵字： 美標固定式球閥
銷售電話：021-59965667 59988753 圖文傳真：021-56467791

點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系!




【美標固定式球閥概述】

美標固定式球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截?cái)嗷蚪油ń橘|(zhì)流，使介質按照預定的程序輸送到各個指定點。

【美標固定式球閥引用標準】

設計制造按:AP16D/ANSB16.34,GB12237-89
結構長度按:AP16D/ANSIB16.10,GB12221-89
法蘭尺寸按:ANSIB16.5,JB79-59,GB9113-88
檢查試驗按:AP16d/AP1598 ZBJ16006
使用溫度:-28～150℃(標準型)-28～350℃(高溫)低溫(請注明溫度)
Applying specification
Design and manufacturing conform to:AP16D/ANSB16.34,GB12237-89
The face fo face dimensions conform fo:AP16D/ANSIB16.10,GB12221-89
The dimensions of flangesconform:ANSIB16.5,JB79-59,GB9113-88
Inspectionand Test conform to:AP16d/AP1598 ZBJ16006
Working temperature:-28～150℃(Standard typi) -28～350℃(High temperature type)
Please advise temperature degree for low temperature of Main Part:

【美標固定式球閥主要零部件材料】

名稱Part WCB類 CF8類 CF3類 CF8M類 CF3M類
閥體左體Body&Body cap A216-WCB A315-CF8 A35-CF3 A351-CF8M A351-CF3M
球體Ball B2-B8 A105-1025 A182-F304L A182-F304L A132-F316 A182-F316L
B8以上 A216-WCB A351-CF8M A351-CF3 A351-CF8M A351-CF3M
閥桿Steml A182-F6a A182-F304 A182-F304L A182-F336 A182-F316L
閥座Seat PTFE/增強PTFE/NYLIV PTFE/Reinforced PTFE/Nyion
閥座支承圈Seat Retainer A105-1025 A182-F304 A182-F304L A182-F316 A182-F316L
彈簧Spring   3yc-7/17-49H
O形圈O-RING NBR 氟橡膠Viton
螺柱Stud A193-B7 A193-B8
螺母Nut A194-2H A194-8

【美標固定式球閥性能規范】

壓力等級 公稱壓力(PN) 磅級(Class)
1.6 2.5 4.0 6.4 10.0 150 300 400 600
試驗壓力
 殼體試驗
 2.4 3.75 6.0 9.6 15.0 3.03 7.5 10.2 15.0
密封試驗
 1.76 2.75 4.4 7.04 11.0 2.2 5.5 7.48 11.0
適用工況 適用介質 紙漿、漿料、粉塵及含各種固體顆粒的介質
適用溫度 -196～≤550℃
適用規范
 設計制造按 GB12237-89 API 6D JP17S-48
法蘭尺寸按
 JB79-59、GB9113 、HG20592-07 ANSI B16.5 JIS B2212-2214
結構長度按
 GB12221-89 ANSI B16.10 JIS B2002
檢驗試驗按
   JB/T9092-99 API 598

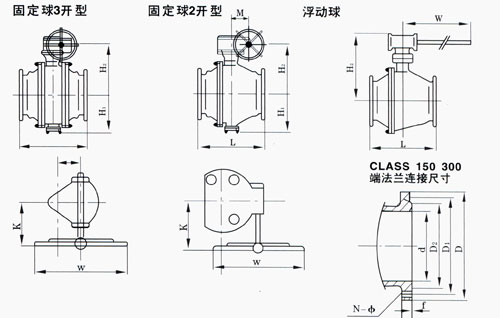

【美標固定式球閥結構圖】

【美標固定式球閥主要連接尺寸】

CLASS 150

DN d L LB焊接
Welding		 H1 H2 W M K D2 D1 D N-φ b f 重量
kgf		 備注
Remark
1/2" 13 108 - - 59 130 - - 35 60.5 89 4-16 11.2 1.6 2.3 浮動球
Float
BaLL
3/4" 19 117 - - 63 130 - - 43 70 98 4-16 11.2 1.6 3.0
1" 25 127 - - 75 160 - - 51 79.5 108 4-16 11.2 1.6 4.5
1 1/2" 38 165 190 - 95 230 - - 73 98.5 127 4-16 14.3 1.6 7.0
2" 51 178 216 - 107 230 - - 92 120.5 152 4-19 15.9 1.6 9.5 固定球
Fixing
BaLL
浮動球
Float
Ball
2 1/2" 61 190 241 - 142 400 - - 105 139.5 178 4-19 17.5 1.6 15.0
3" 76 203 283 - 152 400 - - 127 152.5 190 4-19 19.1 1.6 19.0
4" 102 229 305 - 178 700 - - 157 190.5 229 8-19 23.9 1.6 33.0
5" 127 356 - - 252 1100 - - 186 216 254 8-22 23.9 1.6 58.0
6" 52 394 457 - 272 1100 - - 216 241.5 279 8-22 54.5 1.6 93.0
8" 203 457 521 - 342 1500 - - 270 298.5 343 8-22 58.6 1.6 160.0
8" 203 457 521 - 398 600 115.5 350 270 298.5 343 8-22 28.6 1.6 180.0 固定球
Float
Ball
10" 254 533 559 335 495 600 115.5 350 324 362 406 12-25 30.2 1.6 240.0
12" 305 610 635 385 580 800 171 420 381 431.8 482.6 12-25 31.8 1.6 390.0
14" 337 686 762 430 325 800 171 420 412.8 476 535 12-29 35 1.6 510.0
16" 387 162 838 470 720 800 257 400 469.9 539.5 597 16-29 36.6 1.6 750.0
20" 489 914 991 590 840 800 257 400 58.2 635 698 20-32 42.9 1.6 1190
24" 591 1067 1143 700 1050 800 150 410 692.2 749.5 813 20-35 47.8 1.6 2100
26" 686 1245 1346 780 1150 800 83 650 800.1 836.6 927.1 28-35 71.4 1.6 3000

CLASS 300

DN d L LB焊接
Welding		 H1 H2 W M K D2 D1 D N-ф b f 重量
kgf		 備注
Remark
1/2" 13 140 - - 59 130 - - 35 66.5 95 4-16 14.2 1.6 2.5 浮動球
Fixing
Ball
3/4" 19 452 - - 63 130 - - 43 82.5 117 4-19 15.9 1.6 3.5
1" 25 165 - - 75 160 - - 51 89 124 4-19 17.5 1.6 5.5
1 1/2" 38 190 190 - 95 230 - - 73 114.5 156 4-22 20.7 1.6 10.5
2" 51 216 216 - 107 230 - - 92 127 165 8-19 22.3 1.6 14.5 固定球
FixingBall
浮動球
Float Ball
2 1/2" 61 241 241 - 142 400 - - 105 149 190 8-22 25.4 1.6 23.5
3" 76 283 283 - 152 400 - - 127 168 210 8-22 28.6 1.6 30.0
4" 102 305 305 - 178 700 - - 157 200 254 8-22 31.8 1.6 55.0
5" 127 381 - - 252 1100 - - 186 235 279 8-22 35 1.6 81.0
6" 52 403 457 - 272 1100 - - 216 270 318 12-22 36.5 1.6 118.0
8" 203 502 521 - 342 1500 - - 270 330 381 12-25 41.3 1.6 200.00
8" 203 502 521   398 600 115.5 350 270 330 381 12-25 41.3 1.6 220.0 固定球
Fixing
Ball
10" 254 568 559 335 495 600 115.5 350 324 387.5 444 16-29 17.7 1.6 365
12" 305 648 635 385 580 800 171 420 381 451 520.8 16-32 50.8 1.6 530
14" 337 762 762 430 325 800 171 420 412.8 514.5 584.2 20-32 53.8 1.6 740
16" 387 838 838 470 720 800 257 400 469.9 571.5 647.8 20-35 57.2 1.6 1030
20" 489 991 991 590 840 800 257 400 58.2 685.8 774.8 24-35 63.5 1.6 1540
24" 591 1143 1143 700 1050 800 150 410 692.2 812.8 914.4 24-41 69.8 1.6 2600
28" 686 1346 1346 780 1150 800 83 650 800.1 939.8 1035 28-44.5 85.9 1.6 3900

CLASS 400

DN d L LB焊接
Welding		 H1 H2 W M K D2 D1 D N-ф b f 重量
kgf		 備注
Remark
1/2" 13 165 160 - 59 130 - - 35 66.5 95 4-16 14.3 6.4 6.5 浮動球
Float
Ball
3/4" 19 190 190 - 63 160 - - 43 82.5 117 4-19 15.9 6.4 9
1" 25 216 216 - 75 160 - - 51 89 124 4-19 17.5 6.4 13
1 1/2" 38 241 241 - 95 230 - - 73 114.5 156 4-22 22.3 6.4 16.5
2" 51 292 292 - 107 700 - - 92 127 165 8-19 25.4 6.4 25 固定球
FixingBall
浮動球
Float Ball
4" 102 406 406 - 178 700 - - 157.2 200 254 8-25 35 6.4 66
6" 152 495 495 250 300 600 116.5 350 216 270 317.5 12-25 41 6.4 145
8" 203 597 597 294 374 800 171 400 269.8 330 381 12-28.5 47.8 6.4 250 固定球
Fixing
Ball
10" 254 673 673 370 445 800 171 420 324 387.5 445 16-32 53.8 6.4 540
12" 305 762 762 420 515 800 257 400 381 451 521 16-35 57 6.4 780
14" 337 826 826 460 550 800 257 400 413 514.5 584 20-35 60.5 6.4 1000
16" 387 902 902 505 615 800 257 400 470 571.5 648 20-38 63.5 6.4 1300
20" 489 1054 1054 630 810 800 159 410 584.2 686 775 24-41 69.8 6.4 2100
24" 591 1232 1232 685 845 800 180 565 692.2 812.8 915 24-48 76 6.4 3400
28" 686 1397 1397 860 1087 800 200 575 800 939.8 1035 28-51 95.3 6.4 5000

CLASS 600

DN d L LB焊接
Welding		 H1 H2 W M K D2 D1 D N-ф b f 重量
kgf		 備注
remark
1/2" 13 165 165 - 59 160 - - 35 56.5 95 4-16 14.3 6.4 7.5 浮動球
Float
Ball
3/4" 19 190 190 - 63 160 - - 43 82.5 117 4-19 15.9 6.4 10.5
1" 25 216 216 - 75 230 - - 51 89 124 4-19 17.5 6.4 14.5
1 1/2" 38 241 241 - 95 400 - - 73 114.5 156 4-22 22.3 6.4 18.5
2" 51 292 292 - 107 700 - - 92 127 165 8-19 25.4 6.4 25 固定球
FixingBall
浮動球
Float Ball
4" 102 432 432 - 178 1100 - - 157.2 216 273 8-25 38 6.4 76
6" 152 559 559 250 300 600 116 350 216 282.1 355.6 12-29 47.2 6.4 127
8" 203 660 660 294 374 800 171 400 269.8 349.2 419.5 12-32 55.7 6.4 350 固定球
Fixing
Ball
10" 254 787 787 370 445 800 171 420 324 431.8 508 16-35 63.5 6.4 660
12" 305 838 838 42 515 800 257 400 381 489 559 20-35 66.5 6.4 820
14" 337 889 889 460 550 800 257 400 413 527 603.2 20-38 69.8 6.4 1130
16" 387 991 991 505 615 800 257 400 470 603.2 686 20-41 76.2 6.4 1550
20" 489 1194 1194 630 810 800 150 410 584.2 724 818 24-44.5 89 6.4 2800
24" 591 1397 1397 825 1010 800 83 650 692.2 838.2 940 24-51 101.6 6.4 5300
28" 686 1549 1549 970 1180 800 123 800 800 965.2 1073 28-55 111.3 6.4 6500

【美標固定式球閥操作和使用】

1）操作前須確認管路和閥已被沖洗過。

2）當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。

3） 安裝在保溫管道上的各類手動球閥，手柄均不得向下。

4） 安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。



訂貨須知：
一、①美標固定式球閥產品名稱與型號②美標固定式球閥口徑③美標固定式球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門美標固定式球閥型號，請按美標固定式球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
