【三片活接對焊球閥產品概述】
1.公稱壓力：1.6-42.0MPa
2.適用溫度范圍：-20～232℃～350℃
3.適用介質：水、油、氣體某些腐蝕性液體
【三片活接對焊球閥主要零部件材料】
| 零件名稱 |
材質 |
| 閥體 |
不銹鋼CF8M |
| 密封圈 |
聚四氟乙烯PTFE |
| 閥蓋 |
不銹鋼CF8/CF8M |
| 球體 |
不銹鋼CF8 |
| 閥桿 |
不銹鋼SS316 |
| 螺母 |
不銹鋼CF8 |
| 墊圈 |
聚四氟乙烯PTFE |
| 手柄套 |
塑料 |
| 手柄 |
不銹鋼SS304 |
| 壓緊螺母 |
不銹鋼SS304 |
| 彈簧墊圈 |
不銹鋼SS304 |
| 鎖片 |
不銹鋼SS304 |
| 螺栓 |
不銹鋼SS304 |
| 套管 |
不銹鋼CF8 |

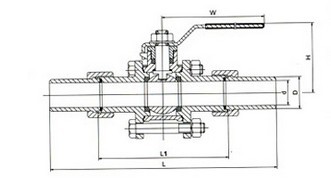

【三片活接對焊球閥結構圖】
【三片活接對焊球閥主要連接尺寸】
| SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
2-1/2" |
2" |
| d |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50.8 |
| D |
17 |
17 |
21 |
26 |
31 |
38 |
46 |
60 |
| L |
150 |
150 |
180 |
195 |
210 |
225 |
260 |
300 |
| H |
48 |
48 |
54 |
57 |
72 |
79 |
81 |
97 |
| E |
120 |
120 |
120 |
130 |
154 |
154 |
185 |
185 |
訂貨須知：
一、①三片活接對焊球閥產品名稱與型號②三片活接對焊球閥口徑③三片活接對焊球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門三片活接對焊球閥型號，請按三片活接對焊球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
