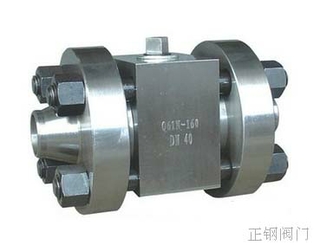

【三片式高壓焊接球閥使用范圍】
三片式高壓焊接球閥產品主要使用于,含有腐蝕性氣,液體的高壓高溫管路.主要應用與化工廠,及電廠 污水處理,水利工程電站等廣泛的應用。
【三片式高壓焊接球閥特點】
1.公稱壓力：16.0MPa-42.0MPa
2.適用溫度范圍:-20～232℃～350℃
3.適用介質:水、油、氣及某些腐蝕性液體（W O G）
4.焊接類型：對焊（BW）、承接焊（SW）
【三片式高壓焊接球閥主要零部件材料】
| 適用介質 |
型號 |
閥體 |
球體、閥桿 |
手柄 |
密封圈 |
墊片、填料 |
| 水、蒸汽、油品 |
Q61N-160/320C
Q661N-160/320C |
A105、45 |
1C18Ni9Ti12Mo9Ti |
鑄鐵WCB |
聚四氟乙烯PTFE
增強聚四氟乙烯VUILUK PTFE
對位聚苯PPL
尼龍 |
聚四氟乙烯PTFE
對位聚苯PPL |
| 硝酸類 |
Q61N-160/320P
Q661N-160/320P |
304/1C18Ni9Ti |
304/1C18Ni9Ti |
| 醋酸類 |
Q61N-160/320R
Q661N-160/320R |
316/1C18Ni9Ti12Mo2Ti |
316/1C18Ni9Ti12Mo2Ti |

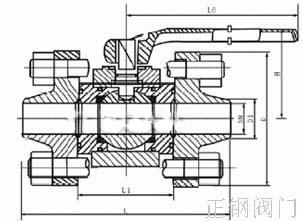

【三片式高壓焊接球閥產品結構圖】
【三片式高壓焊接球閥PN160 主要連接尺寸參數】
| 型號 |
公稱壓力 |
尺寸 |
| L |
L1 |
D |
D1 |
H |
L0 |
|
Q61F/N-160
Q661F/N-160 |
10 |
150 |
60 |
90 |
18 |
58 |
220 |
| 15 |
170 |
70 |
100 |
23 |
62 |
220 |
| 20 |
191 |
81 |
110 |
29 |
75 |
250 |
| 25 |
205 |
95 |
115 |
36 |
80 |
250 |
| 32 |
230 |
110 |
150 |
43 |
96 |
300 |
| 40 |
260 |
120 |
170 |
49 |
111 |
400 |
| 50 |
330 |
140 |
200 |
61 |
128 |
400 |
| 65 |
360 |
150 |
225 |
80 |
180 |
500 |
| 80 |
380 |
160 |
270 |
105 |
200 |
600 |
| 100 |
430 |
188 |
320 |
118 |
245 |
800 |
| 型號 |
公稱壓力 |
氣動裝置 |
尺寸 |
| L |
L1 |
D |
D1 |
H |
L0 |
|
Q61F/N-160
Q661F/N-320 |
10 |
QD60 |
150 |
60 |
90 |
18 |
58 |
220 |
| 15 |
QD100 |
170 |
70 |
100 |
23 |
62 |
220 |
| 20 |
QD100 |
191 |
81 |
110 |
29 |
75 |
250 |
| 25 |
QD100 |
205 |
95 |
115 |
36 |
80 |
250 |
| 32 |
QD150 |
230 |
110 |
150 |
43 |
96 |
300 |
| 40 |
QD150 |
260 |
120 |
170 |
49 |
111 |
400 |
| 50 |
QD150 |
330 |
140 |
200 |
61 |
128 |
400 |
| 65 |
|
360 |
150 |
225 |
80 |
180 |
500 |
| 80 |
|
380 |
160 |
270 |
105 |
200 |
600 |
| 100 |
|
430 |
188 |
320 |
118 |
245 |
800 |
訂貨須知：
一、①三片式高壓焊接球閥產品名稱與型號②三片式高壓焊接球閥口徑③三片式高壓焊接球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門三片式高壓焊接球閥型號，請按三片式高壓焊接球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
