不銹鋼氧氣專用截止閥

首頁> 不銹鋼氧氣專用截止閥
所屬系列： 截止閥系列
名稱： 不銹鋼氧氣專用截止閥
型號： JY41W JY41Y
檢索關鍵字： 不銹鋼氧氣專用截止閥
銷售電話：021-59965667 59988753 圖文傳真：021-56467791

點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系!




【不銹鋼氧氣專用截止閥特點】

1、防燃阻火：主要部件的材質為銅合金，屬不可燃材料，即使與高速氣流中的固體粒子碰撞也不會產生火花。因此，本閥具有最佳的防燃阻火性能。
2、安全可靠：本閥帶有防塵、防水、防油污裝置，所有與氧氣接觸的閥件在組裝前均經過嚴格脫脂和禁油措施，填料材質為聚四氟乙烯，可確保使用時安全可靠。

【不銹鋼氧氣專用截止閥用途】

不銹鋼氧氣專用截止閥采用材質優良的硅黃銅或不銹鋼鑄造而成，具有機械強度高，耐磨損、安全性好等優點。使用在氧氣管路上，具有最佳的防爆阻燃性能，消除了氧氣管路上的不安全因素。

【不銹鋼氧氣專用截止閥執行標準】

設計規范：GB/T 12235
結構長度：GB/T 12221
法蘭連接：JB/T 79
試驗與檢驗：JB/T 9002
產品標識：GB/T 12220
供貨規范：JB/T 7928

【不銹鋼氧氣專用截止閥試驗壓力】

公稱壓力PN(MPa)Nominal pressure 1.6 2.5 4.0 6.4 10.0 16.0
殼體強度試驗Shell strength test 2.4 3.8 6.0 9.6 15 24
上密封試驗Back seal test 1.8 2.8 4.4 7.0 11 18
密封試驗Seal test 1.8 2.8 4.4 7.0 11 18

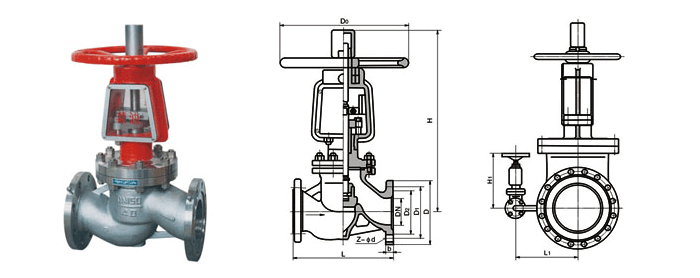

【不銹鋼氧氣專用截止閥結構圖】

【不銹鋼氧氣專用截止閥主要連接尺寸】

公稱通徑DNNominal diameter 主要外形尺寸和連接尺寸Main external and connecting dimensions 重量Weight
L D D1 D2 b f z-d H D0
JY41W-16P、JY41W-16T、JY41Y-16P、JY41Y-16T
10 130 90 60 40 14 2 4-14 198 120 4.7
15 130 95 65 45 16 2 4-14 218 120 5.2
20 150 105 75 55 16 2 4-14 258 140 7.1
25 160 115 85 65 16 2 4-14 275 160 7.4
32 180 135 100 78 18 2 4-18 280 180 8.5
40 200 145 110 85 18 3 4-18 330 200 12.5
50 230 160 125 100 18 3 4-18 350 240 20
65 290 180 145 12 18 3 4-18 400 280 25
80 310 195 160 135 20 3 8-18 355 280 35
100 350 215 180 155 22 3 8-18 415 320 50
125 400 245 210 185 24 3 8-18 460 360 75
150 480 280 240 210 24 3 8-23 510 400 100
200 600 335 295 265 26 3 12-23 710 400 210
250 650 405 355 320 30 3 12-23 786 450 446
300 750 460 410 375 30 3 12-23 925 500 648

公稱通徑DN Nominal diameter JY41W-25P、JY41W-25T、JY41Y-25P、JY41Y-25T
主要外形尺寸和連接尺寸Main external and connecting dimensions 電動裝置 Electric dewice 重量 Weight
L D D1 D2 b f z-d H手 H電 D0 手動 Hand 電動 Electric
10 130 90 60 4 16 2 4-14 198   120   4.9
15 130 95 65 45 16 2 4-14 218   120   5.4
20 150 105 75 55 16 2 4-14 258   140   7
25 160 115 85 65 16 2 4-14 275   160   7.4
32 180 135 100 78 18 2 4-18 280   180   8.5
40 200 145 110 85 18 3 4-18 330   200   12.5
50 230 160 125 100 20 3 4-18 350 645 240 DZW101 16 50
65 290 180 145 120 22 3 8-18 400 690 280 DZW101 25 62
80 310 195 160 135 22 3 8-18 355 715 280 DZW151 30 67
100 350 230 190 160 24 3 8-23 415 770 320 DZW20 34.5 73
125 40 270 220 188 28 3 8-25 460 780 360 DZW30 89 127
15 480 300 250 218 30 3 8-25 510 875 400 DZW45 98 215
200 600 360 310 278 34 3 12-25 710 967 400 DZW60 180 322
250 650 425 370 332 36 3 12-30 786   450   446
300 750 485 430 390 40 4 12-30 925   500   654

公稱通徑DN Nominal diameter JY41W-40P、JY41W-40T、JY41Y-40P、JY41Y-40T
主要外形尺寸和連接尺寸Main external and connecting dimensions 電動裝置 Electric dewice 重量 Weight
L D D1 D2 D6 b f f2 z-d H手 H電 D0 手動 Hand 電動 Electric
10 130 90 60 40 35 16 2 4 4-14 198   120   4.9
15 130 95 65 45 40 16 2 4 4-14 233   120   5.4
20 15 15 75 55 51 16 2 4 4-14 275   140   7
25 160 115 85 65 58 16 2 4 4-14 285   160   8.8
32 180 135 100 78 66 18 2 4 4-18 302   180   11.8
40 200 145 110 85 76 18 3 4 4-18 355   200   16.5
50 230 160 125 100 88 20 3 4 4-18 373 645 240 DZW101 24 61
65 290 180 145 120 110 22 3 44 8-18 408 690 280 DZW101 33 75
80 310 195 160 135 121 22 3 4 8-18 436 715 320 DZW201 44 84
100 350 230 190 160 15 24 3 4.5 8-23 480 770 360 DZW301 60 101
125 400 270 220 188 176 28 3 4.5 8-25 558 782 400 DZW45 89 207
150 480 300 250 218 204 30 3 4.5 8-25 611 875 400 DZW60 98 226
200 600 375 320 282 260 38 3 4.5 12-30 720 1160 400 DZW901 190 339

【不銹鋼氧氣專用截止閥安裝注意事項】

1. 手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2. 手輪、手柄及微動機構，不允許作起吊用。
3. 介質的流向應與閥體所示箭頭方向一致。



訂貨須知：
一、①不銹鋼氧氣專用截止閥產品名稱與型號②不銹鋼氧氣專用截止閥口徑③不銹鋼氧氣專用截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門不銹鋼氧氣專用截止閥型號，請按不銹鋼氧氣專用截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
